| 품명 | 규격 | 단위 | 단가 | 특이사항 |
|---|---|---|---|---|

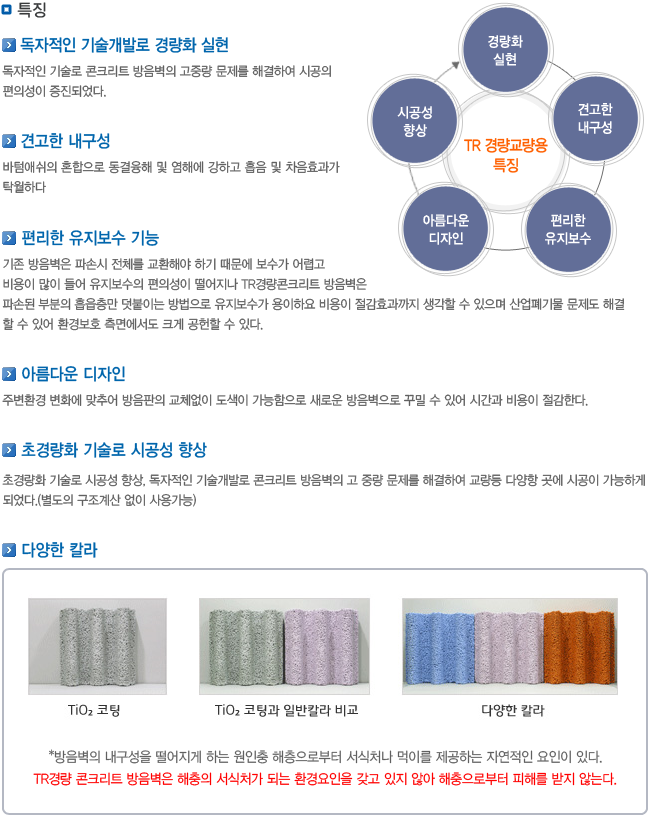

| TR 경량 콘크리트 방음벽 (Wave type - 한면 흡음) |
2000X1000(2㎡) | ㎡ | 137,000 | ▶ 한변 흡음 - 다양한 칼라 - 다양한 디자인 ▶ 중량 - 90~100Kg/㎡ ▶ 두께 30~50T |
| TR 경량 콘크리트 방음벽 (Wave type - 양면 흡음) |
2000X500(1㎡) | ㎡ | 138,000 | |
| 광촉매코팅별도 (TR경량 콘크리트 방음벽) |
1㎡ 한면당 | ㎡ | 30,000 | |
| 광촉매코팅별도 (공통사항) |
㎡ | 30,000 | ||
| 뒷면디자인별도 (공통사항) |
㎡ | 30,000 |
| 구분 | 단위 | 결과치 | 비고 | |
|---|---|---|---|---|
| 내동결융해성 시험(탈락, 균열, 부분파손) | 겉모양 | - | 이상없음 | 600X600X200mm |
| 시험항목 | 단위 | 기준 | 결과치 |
|---|---|---|---|
| 비중 | g/㎠ | 1.8이하 | 1.8 |
| 흡수율 | % | 18이하 | 8.8 |
| 압축강도 | N/㎟ | 18이상 | 31.1 |
| 구분 | 단위 | 결과치 | |
|---|---|---|---|
| 1000X2000X200mm | 휨강도 | MPa | 1.9 |
| 최대하중 | N4 | 1754.4 | |
| 내하중 등급 | 호 | 1 이상 | |
| 1000X4000X200mm | 휨강도 | MPa | 1.5 |
| 최대하중 | N | 16270.5 | |
| 내하중 등급 | N | 1 이상 | |
| 구분 | 단위 | 결과치 | |||
|---|---|---|---|---|---|
| X1 | X2 | X3 | 평균 | ||
| 전단강도 나노 TR+콘크리트 | N/㎟ | 1.29 | 0.78 | 0.91 | 0.99 |
[ 누적 감소 부피 (lb/ft2) ]
| cycle | 1 | 2 | 3 | 평균 |
|---|---|---|---|---|
| 5 | 0.00 | 0.00 | 0.00 | 0.00 |
| 10 | 0.00 | 0.00 | 0.00 | 0.00 |
| 15 | 0.00 | 0.00 | 0.00 | 0.00 |
| 20 | 0.00 | 0.00 | 0.00 | 0.00 |
| 25 | 0.01 | 0.01 | 0.01 | 0.01 |
| 30 | 0.02 | 0.01 | 0.01 | 0.02 |
| 35 | 0.02 | 0.01 | 0.01 | 0.02 |
| 40 | 0.03 | 0.02 | 0.02 | 0.02 |
| 45 | 0.03 | 0.03 | 0.03 | 0.03 |
| 50 | 0.04 | 0.04 | 0.03 | 0.04 |
| Test No. | CFC Calculated Flame Spread | FSI Flame Spread Index | CSD Calculated Smoke Developed | SDI Smoke Develope index |
|---|---|---|---|---|
| 1 | 0 | 0 | 23.2 | 25 |
